电磁灶工作原理(电磁炉是利用电磁波工作的吗)

电磁灶工作原理(电磁炉是利用电磁波工作的吗)一、电磁炉的特点:1、安全可靠:过压、过流、过热、防干烧保护。2、无明火、无油烟3、效率高,达到90%左右4、省时节能二、电磁炉加热原理利用电磁感应原理加热,输入220V交流电—整流—滤波— +3

一、电磁炉的特点:

1、安全可靠:过压、过流、过热、防干烧保护。

2、无明火、无油烟

3、效率高,达到90%左右

4、省时节能

二、电磁炉加热原理

利用电磁感应原理加热,输入220V交流电—整流—滤波— +300V直流电—40KHz高频电流—高频磁场—锅体电磁感应—产生涡流—锅体发热—加热食物。

电磁炉原理与维修技能

三、电磁炉的结构:

1、外形:上下壳、陶瓷面板、显示面板、锅具等。

2、内部:功率管IGBT(FGA25N120)、整流桥(GBJ2508)、加热线圈(150uH)、谐振电容(0.27uF/1200V)、滤波电容(5uF/400V)、抗干扰电容(2uF/275V)、冷却风扇、NTC热敏电阻(100kΩ)、MCU(单片机)、四电压比较器LM339、驱动管(8050/8550)或驱动芯片TA8316S等组成。

电磁炉原理与维修技能

电磁炉原理与维修技能

电磁炉的主要部件:

电磁炉原理与维修技能

加热线圈产生电磁场,是一种把电流转化为电磁场的部件。

电磁炉原理与维修技能

IGBT大功率管开关器件,是电磁炉的核心部件。

电磁炉原理与维修技能

整流桥:把220V交流电变换成+300V直流电。

电磁炉原理与维修技能

5uF滤波电容:+300V直流滤波电容。

电磁炉原理与维修技能

0.27uF谐振电容。

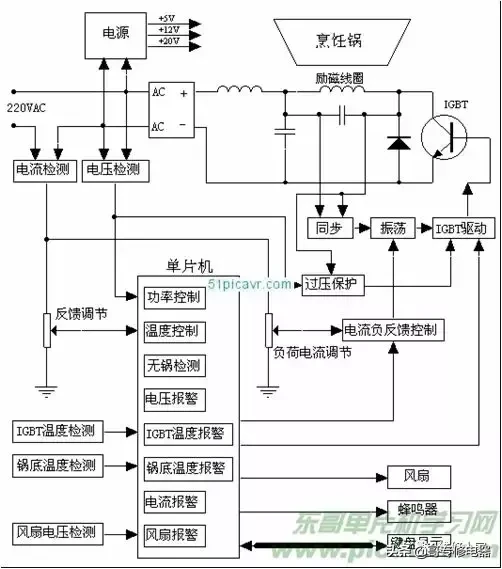

四、电磁炉的电路和工作原理:

电磁炉“三电压”:

1、+300V

2、+5V

3、+12V(或+18V)

电磁炉原理与维修技能

五、IGBT功率管的结构

电磁炉原理与维修技能

电磁炉原理与维修技能

电磁炉原理与维修技能

六、电磁炉易损元件:

(1)保险管(10A)

(2)IGBT功率管(FGA25N120ANTD)

(3)整流桥(GBJ2508)

(4)谐振电容(0.27uF/1200V)

(5)+300V滤波电容(5uF/400V)

(6)抗干扰电容(2uF/275V)

(7)四电压比较器LM339

(8)大阻值电阻:240k、330k、470k、680k、820k等

(9)驱动芯片(TA8316S)

(10)NTC热敏电阻(100K、90K)

七、电磁炉维修备件:

1、IGBT:FGA25N120ANTD(2--5个)

2、整流桥:GBJ2508(2--5个)

3、保险管:12A、15A(2—5个)

4、电容: 0.27uF/1200V、5uF/400V、2uF/275V(2—4个)

5、电阻:240k、330k、470k、680k、820k(2—4个)

6、二极管:18V、20V稳压管、1N4148(2-3个)

7、三极管:S8050/S8550、9013/9014、2N5401/2N5551(2个)

8、NTC热敏电阻:90K、100K(2个)

9、电压比较器:LM339、LM393(2块)

10、驱动芯片:TA8316S(2块)

11、电源芯片:VIPer22A、FSD200、THX201(2块)

12、电源模块:+300V输入、+5V、+12V、+18V输出电源模块(2块)

八、常见故障维修:

1.通电无任何反应(不通电故障)。

(1)主电路:10A(或15A)保险管烧,整流桥击穿、IGBT击穿、5uF/450V滤波电容损坏、0.27uF/1200V谐振电容。

(2)副电源电路:开关电源芯片VIPer12A(VIPer22A)、FSD200、THX201、13001、限流电阻22Ω/2W等损坏。

(3)注意事项:烧保险故障在更换新元件后需要用假负载(100W/220V灯泡)试机,确认没有短路后再接上加热线圈。

(4)IGBT击穿的故障,应该重点检查5uF/450V滤波电容损坏、0.27uF/1200V谐振电容、18V限幅稳压二极管、驱动芯片或驱动三极管。

2.通电后报警(或不报警),不加热。

通常是高阻值电阻(240k、330k、470k、680k、820k等)、LM339、驱动芯片TA8316S、驱动三极管8050/8550、18V限幅稳压二极管、NTC热敏电阻、帖片电阻、帖片电容、+18V电源不正常等。

3.通电开机显示正常,但某些按键失灵。

通常是轻触按键接触不良、漏电或损坏引起。

4. 通电开机后出现断续加热或功率不足。

通常是高阻值电阻(240k、330k、470k、680k、820k等)、LM339、5uF/400V滤波电容损坏、电流互感器、功率调节电位器损坏、锅具不合格、元件脱焊等。

5. 通电开机后有蜂鸣声,一放锅就短路或加热几分钟后电源跳闸。

通常是0.27uF/1200V容量变小或漏电,IGBT短路。

6. 通电开机可以加热,但风扇不转,几分钟后自动关机保护。

通常是风扇驱动三极管损坏、风扇损坏、驱动电路基极电阻开路、保护二极管击穿等。

7. 通电开机显示不正常,操作按键显示混乱。

先测量“三电压(+300V、+18V、+5V)”是否正常。通常是MCU单片机损坏,或+5V电源、晶振、复位电路损坏等。

8.陶瓷面板断裂。

拆下旧的陶瓷面板,买回合适的陶瓷面板,用704胶水粘牢并用重物压置24小时即可。
